低功耗低内阻贴片自恢复保险丝
自恢复保险丝是一种热敏半导体材料,灵敏度本身就不高,如果不考虑灵敏度是完全可以用的,保险丝主要的参数就是熔断电流,只要耐压超过实际电路中的电压就行了
- 商品名称: 低功耗低内阻贴片自恢复保险丝
- 产品描述
- 产品规格及参数
-
自恢复保险丝是一种热敏半导体材料,灵敏度本身就不高,如果不考虑灵敏度是完全可以用的,保险丝主要的参数就是熔断电流,只要耐压超过实际电路中的电压就行了,比如我们常见的玻璃管的保险丝,一般标的耐压都是250VAC,但实际应用的时候,不管是交流的直流的,不管是220V还是12V都是一样的,考虑的是熔断电流高灵敏度的还是需要快断的保险丝是,自恢复保险丝属于慢断类型保险丝,自恢复保险丝的材料因为通电后发热,当电流过大发热到一定程度的时候,材料就不导电了,这个和普通的保险丝是一个道理,只不过普通的保险丝是一次型熔断而已。自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外,构成链状导电电通路,此时的自恢复保险丝为低阻状态(a),线路上流经自恢复保险丝的电流所产生的热能小,不会改变晶体结构。当线路发生短路或过载时,流经自恢复保险丝的大电流产生的热量使聚合树脂融化,体积迅速增长,形成高阻状态(b),工作电流迅速减小,从而对电路进行限制和保护。当故障排除后,自恢复保险丝重新冷却结晶,体积收缩,导电粒子重新形成导电通路,自恢复保险丝恢复为低阻状态,从而完成对电路的保护,无须人工更换。
华巨电子是专业的自恢复保险丝生产商,公司主要于热敏电阻,压敏电阻,自恢复保险丝的研发和生产。公司依托强大的研发能力最新推出低功耗,低内阻的贴片自恢复保险丝,适用于电池供电的手持设备,能有效增加设备的使用时间,为公司又一主打产品。
●表面贴装SMD自恢复保险丝应用范围:
SMD贴片自恢复保险丝:SMD自恢复保险丝系列产品专为程控交换机、配线架设计生产的过保护器件,同时还可用于变压器、安防设备、灯具、汽车电子、工控、通信、仪表、电话线路等领域。
●SMD自恢复保险丝特点
1. 满足RoHS 要求
2. EIA 尺寸﹕0805~2920
3. 维持电流范围﹕ 0.05 ~ 3.0A
4. 电压等级从6V 到60V﹐满足计算机和各种电子应用需要
5. 焊盘尺寸小
6. 动作时间快
7. 阻抗低
8. 工作温度范围﹕ -40~+85℃
9. 安规认证﹕UL /cUL/TUV
10. 品种多,规格全,可替代Raychem,Littelfuse,BOURNS进口型号
11. 体积小、结构坚固、便于自动化安装
●贴片自恢复保险丝应用范围
1. 计算机及外围设备
2. 移动电话电池组
3. 汽车电子
4. 电源供应器
5. 通讯系统
6. 其它应用

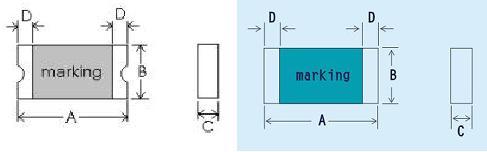

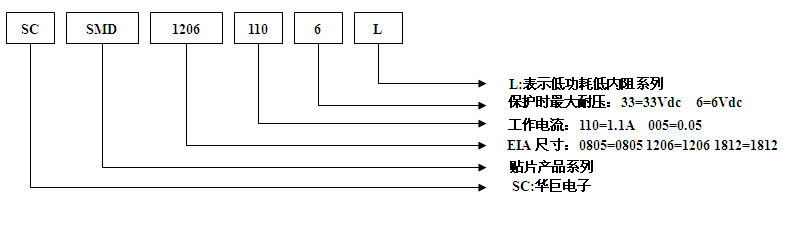

●SMD自恢复保险丝电气特性与产品尺寸
●0402 贴片自恢复保险丝电气特性 (23℃)
Model
型号Ih It Trip Time Vmax Imax Pdmax Resistance A A A S V A W Rmin(W) R1max(W) SMD0402-005-6L
0.05 0.10 0.25 0.80 6 40 0.8 2.000 40.00 SMD0402-010-6L 0.10 0.20 0.50 0.80 6 40 0.8 1.200 6.00 SMD0402-020-6L 0.20 0.40 8.00 0.02 6 40 0.8 0.500 4.00 SMD0402-035-6L 0.35 0.70 8.00 0.05 6 40 0.8 0.250 1.00 SMD0402-050-6L 0.50 1.00 8.00 0.10 6 40 0.8 0.100 0.450 ●0603 贴片自恢复保险丝电气特性 (23℃)
Model
型号Ih It 最慢断开时间 Vmax Imax Pdmax Resistance A A A S V A W Rmin(W) R1max(W) SMD0603-025-9L 0.25 0.55 8.0 0.08 9 100 0.5 0.500 3.00 SMD0603-035-6L 0.35 0.75 8.0 0.10 6 100 0.5 0.200 1.00 SMD0603-050-6L 0.50 1.00 8.0 0.10 6 100 0.6 0.070 0.350 SMD0603-075-6L 0.75 1.50 8.0 0.20 6 100 0.6 0.050 0.250 SMD0603-075-8L
0.75
1.50
8.0
1.00
8.0
25
0.50
0.080
0.250
SMD0603-100-8L
1.00
2.00
8.0
2.00
8.0
25
0.50
0.040
0.300
SMD0603-125-6L
1.25
2.50
8.0
3.00
6.0
50
0.50
0.035
0.180
SMD0603-150-6L
1.50
3.00
8.0
4.00
6.0
50
0.50
0.025
0.120
SMD0603-175-6L
1.75
3.50
8.0
5.00
6.0
50
0.50
0.015
0.070
SMD0603-200-6L
2.00
4.00
8.0
5.00
6.0
50
0.50
0.012
0.065
SMD0603-250-6L
2.50
5.00
8.0
5.00
6.0
50
0.50
0.010
0.060
SMD0603-260-6L
2.60
5.20
8.0
5.00
6.0
50
0.50
0.008
0.055
SMD0603-300-6L
3.00
6.00
8.0
5.00
6.0
50
0.50
0.008
0.050
●华巨与Littelfuse、Polytronics对照表
华巨型号 Littelfuse型号 Polytronics型号 SMD0603-025-9L —— SMD0603P025TF SMD0603-035-6L —— SMD0603P035TF SMD0603-050-6L —— SMD0603P050SLR SMD0603-075-6L —— SMD0603P075SLR ●0805 贴片自恢复保险丝电气特性 (23℃)
Model
型号Ih It 最慢断开时间 Vmax Imax Pdmax Resistance A A A S V A W Rmin(W) R1max(W) SMD0805-075-6L 0.75 1.50 8.0 0.20 6 100 0.6 0.040 0.160 SMD0805-110-6L 1.10 1.80 8.0 0.30 6 100 0.6 0.030 0.130 SMD0805-125-6L 1.25 2.50 8.0 0.30 6 100 0.6 0.025 0.110 SMD0805-150-6L 1.50 3.00 8.0 0.30 6 100 0.6 0.015 0.065 SMD0805-160-8L
1.60
3.20
8.0
5.00
8.0
50
1.20
0.015
0.070
SMD0805-175-8L
1.75
3.50
8.0
5.00
8.0
50
1.20
0.015
0.065
SMD0805-175-12L
1.75
3.50
8.0
5.00
12.0
50
1.20
0.015
0.065
SMD0805-200-8L
2.00
4.00
8.0
5.00
8.0
50
1.20
0.008
0.050
SMD0805-200-12L
2.00
4.00
8.0
5.00
12.0
50
1.20
0.008
0.050
SMD0805-260-8L
2.60
5.20
8.0
5.00
8.0
50
1.20
0.007
0.030
SMD0805-260-12L
2.60
5.20
8.0
5.00
12.0
50
1.20
0.007
0.030
SMD0805-300-8L
3.00
6.00
8.0
5.00
8.0
50
1.20
0.005
0.020
SMD0805-350-8L
3.50
7.00
8.0
5.00
8.0
50
1.20
0.004
0.018
SMD0805-380-8L
3.80
7.60
8.0
5.00
8.0
50
1.20
0.002
0.016
SMD0805-400-6L
4.00
8.00
8.0
5.00
6.0
50
1.20
0.002
0.014
SMD0805-450-6L
4.50
9.00
8.0
5.00
6.0
50
1.20
0.002
0.012
●华巨与Littelfuse、Polytronics对照表
华巨型号 Littelfuse型号 Polytronics型号 SMD0805-075-6L 0805L075SLYR SMD0805P075SLR SMD0805-110-6L 0805L110SLYR SMD0805P110SLR SMD0805-125-6L —— SMD0805P125SLR SMD0805-150-6L 0805L150SLYR SMD0805P150SLR ●1206 贴片自恢复保险丝电气特性 (23℃)
Model
型号Ih It 最慢断开时间 Vmax Imax Pdmax Resistance A A A S V A W Rmin(W) R1max(W) SMD1206-050-6L
0.5 1.00 8.0 0.20 6 100 0.8 0.025 0.200 SMD1206-075-6L 0.75 1.80 8.0 0.30 6 100 0.8 0.018 0.180 SMD1206-110-6L 1.10 2.20 8.0 0.30 6 100 0.8 0.015 0.100 SMD1206-150-6L 1.50 3.00 8.0 0.30 6 100 0.8 0.010 0.065 SMD1206-175-6L
1.75
3.50
8.0
5.00
6.0
100
1.20
0.010
0.060
SMD1206-200-6L
2.00
3.50
8.0
1.50
6.0
50
1.20
0.008
0.040
SMD1206-200-8L
2.00
4.00
8.0
5.00
8.0
50
1.20
0.008
0.040
SMD1206-200-12L
2.00
4.00
8.0
5.00
12.0
50
1.20
0.008
0.040
SMD1206-260-6L
2.60
5.20
8.0
5.00
6.0
50
1.20
0.004
0.025
SMD1206-260-12L
2.60
5.20
8.0
5.00
12.0
50
1.20
0.004
0.025
SMD1206-300-6L
3.00
6.00
8.0
5.00
6.0
50
1.50
0.004
0.020
SMD1206-300-12L
3.00
6.00
8.0
5.00
12.0
50
1.50
0.004
0.020
SMD1206-350-6L
3.50
7.00
8.0
5.00
6.0
50
1.50
0.004
0.018
SMD1206-350-12L
3.50
7.00
8.0
5.00
12.0
50
1.50
0.004
0.018
SMD1206-380-6L
3.80
7.60
8.0
5.00
6.0
50
1.50
0.004
0.016
SMD1206-380-12L
3.80
7.60
8.0
5.00
12.0
50
1.50
0.004
0.016
SMD1206-400-6L
4.00
8.00
8.0
5.00
8.0
50
1.50
0.004
0.014
SMD1206-400-12L
4.00
8.00
8.0
5.00
12.0
50
1.50
0.004
0.014
SMD1206-450-8L
4.50
9.00
22.5
5.00
8.0
50
1.50
0.002
0.012
SMD1206-450-12L
4.50
9.00
22.5
5.00
12.0
50
1.50
0.002
0.012
SMD1206-500-6L
5.00
10.00
25.0
5.00
6.0
50
1.50
0.002
0.011
SMD1206-550-6L
5.50
11.00
27.5
5.00
6.0
50
1.50
0.002
0.010
SMD1206-600-6L
6.00
12.00
30.0
5.00
6.0
50
1.50
0.002
0.009
SMD1206-650-6L
6.50
13.00
32.5
5.00
6.0
50
1.50
0.001
0.009
SMD1206-700-6L
7.00
14.00
35.0
5.00
6.0
50
1.50
0.001
0.008
●华巨与Littelfuse、Polytronics对照表
华巨型号 Littelfuse型号 Polytronics型号 SMD1206-050-6L —— —— SMD1206-075-6L —— —— SMD1206-110-6L 1206L110SLYR SMD1206P110SLR SMD1206-150-6L 1206L150SLYR SMD1206P150SLR SMD1206-200-6L —— SMD1206P150SLR ●1210 贴片自恢复保险丝电气特性 (23℃)
Model
型号Ih It 最慢断开时间 Vmax Imax Pdmax Resistance A A A S V A W Rmin(W) R1max(W) SMD1210-175-6L 1.75 3.50 8.0 0.80 6.0 50 1.20 0.005 0.040 SMD1210-175-12L 1.75 3.50 8.0 0.80 12.0 50 1.20 0.005 0.040 SMD1210-190-6L 1.90 4.90 8.0 5.00 6.0 50 1.20 0.004 0.018 SMD1210-200-6L 2.00 4.00 8.0 5.00 6.0 50
1.20 0.004 0.028 SMD1210-200-12L 2.00 4.00 8.0 5.00 12.0 50
1.20 0.004 0.028 SMD1210-210-6L 2.10 4.20 8.0 5.00 6.0 50
1.20 0.004 0.026 SMD1210-230-6L 2.30 4.60 8.0 5.00 6.0 50
1.20 0.004 0.024 SMD1210-250-6L 2.50 5.00 8.0 5.00 6.0 50
1.20 0.004 0.022 SMD1210-260-6L 2.60 5.20 8.0 5.00 6.0 50
1.20 0.004 0.020 SMD1210-260-12L 2.60 5.20 8.0 5.00 12.0 50
1.20 0.004 0.020 SMD1210-300-6L 3.00 6.00 15.00 5.00 6.0 50
1.20 0.003 0.020 SMD1210-300-12L 3.00 6.00 15.00 5.00 12.0 50
1.20 0.003 0.020 SMD1210-350-6L 3.50 7.00 17.50 2.00 6.0 50
1.20 0.002 0.016 SMD1210-350-12L 3.50 7.00 17.50 2.00 12.0 50
1.20 0.002 0.016 SMD1210-380-6L 3.80 7.60 19.00 2.00 6.0 50
1.20 0.002 0.014 SMD1210-380-12L 3.80 7.60 19.00 2.00 12.0 50
1.20 0.002 0.014 SMD1210-400-6L 4.00 8.00 20.00 2.00 6.0 50
1.20 0.002 0.012 SMD1210-400-12L 4.00 8.00 20.00 2.00 12.0 50
1.20 0.002 0.012 SMD1210-450-6L 4.50 9.00 22.50 5.00 6.0 50
1.20 0.002 0.011 SMD1210-450-12L 4.50 9.00 22.50 5.00 12.0 50
1.20 0.002 0.011 SMD1210-500-6L 5.00 10.0 25.00 5.00 6.0 50
1.20 0.002 0.011 SMD1210-550-6L 5.50 11.0 27.50 5.00 6.0 50
1.20 0.001 0.011 SMD1210-600-6L 6.00 12.0 30.00 5.00 6.0 50
1.20 0.001 0.010 SMD1210--650-6L 6.50 13.00 32.00 5.00 6.0 50
1.20 0.001 0.009 SMD1210-700-6L 7.00 14.00 35.00 5.00 6.0 50
1.20 0.001 0.008 SMD1210-750-6L 7.50 15.00 37.50 5.00 6.0 50
1.20 0.001 0.007 ●华巨与Littelfuse、Polytronics对照表
华巨型号 Littelfuse型号 Polytronics型号 SMD1210-175-6L —— SMD1210P175SLR SMD1210-200-6L 1210L200SLYR SMD1210P200SLR SMD1210-300-6L —— ——
●1812 贴片自恢复保险丝电气特性 (23℃)
Model
型号Ih It 最慢断开时间 Vmax Imax Pdmax Resistance A A A S V A W Rmin(W) R1max(W) SMD1812-140-6L 1.40 3.60 8.0 3.00 6 100 1.0 0.010 0.035 SMD1812-190-6L 1.90 4.90 8.0 5.00 6 100 1.0 0.003 0.025 SMD1812-250-6L
2.50 8.00 8.0 5.00 6.0 100 1.5 0.004 0.024 SMD1812-270-6L 2.70 6.20 13.5 3.00 6 100 1.0 0.003 0.023 SMD1812-300-6L 3.00 7.00 15.0 2.00 6 100 1.0 0.O03 0.022 SMD1812-350-6L 3.50 9.00 17.5 5.00 6.0 100 1.5 0.004 0.015 SMD1812-350-12L 3.50 7.00 17.5 5.00 12.0 50 1.5 0.004 0.015 SMD1812-370-6L 3.70 9.10 18.5 2.00 6 100 1.0 0.003 0.018 SMD1812-400-6L 4.00 8.00 20.0 5.00 6.0 50 1.5 0.004 0.014 SMD1812-400-12L 4.00 8.00 20.0 5.00 12.0 50 1.5 0.004 0.014 SMD1812-450-6L 4.50 9.00 22.5 5.00 6.0 50 1.5 0.004 0.012 SMD1812-450-12L 4.50 9.00 22.5 5.00 12.0 50 1.5 0.004 0.012 SMD1812-500-6L 5.00 9.00 25.0 5.00 6.0 50 1.5 0.003 0.012 SMD1812-500-12L 5.00 9.00 25.0 5.00 12.0 50 1.5 0.003 0.012 SMD1812-550-6L 5.50 11.00 27.5 5.00 6.0 50 1.5 0.002 0.010 SMD1812-550-12L 5.50 11.00 27.5 5.00 12.0 50 1.5 0.002 0.010 SMD1812-600-6L 6.00 12.00 30.0 5.00 6.0 50 1.5 0.001 0.010 SMD1812-600-12L 6.00 12.00 30.0 5.00 12.0 50 1.5 0.001 0.010 SMD1812-650-6L 6.50 13.00 32.5 5.00 6.0 50 1.5 0.001 0.009 SMD1812-700-6L 7.00 14.00 35.0 5.00 6.0 50 1.5 0.001 0.008 SMD1812-750-6L 7.50 15.00 37.5 5.00 6.0 50 1.5 0.0005 0.008 SMD1812-800-6L 8.00 16.0 40.0 5.00 6.0 50 1.5 0.0005 0.007 SMD1812-850-6L 8.50 17.0 40.0 5.00 6.0 50 1.5 0.0005 0.006 SMD1812-900-6L 9.00 18.0 45.0 5.00 6.0 50 1.5 0.0005 0.005 ●华巨与Littelfuse、Polytronics对照表
华巨型号 Littelfuse型号 Polytronics型号 SMD1812-140-6L —— —— SMD1812-190-6L 1812L190SLYR SMD1812P190SLR SMD1812-270-6L —— ——
SMD1812-300-6L —— ——
SMD1812-370-6L —— SMD1812P190SLR
